WS2814F

Característica

• Over, G, B, W Puerto de soporte Voltaje de 20V, Puerto DIN HISTANDO VOLTAJE 9V.
• Construido - en el regulador de voltaje -, solo una resistencia necesaria para agregar al pin VDD cuando está bajo la fuente de alimentación de 24V.
• Construido - en el circuito de remodelación de la señal, para garantizar que la distorsión de la forma de onda no se acumule después de la remodelación de la onda al siguiente controlador.
• Construido - en el circuito de reinicio de electrificación y potencia - Circuito de restablecimiento hacia abajo.
• 256 Gray - escala ajustable y la frecuencia de escaneo es 2kHz.
• Señal de transmisión del puerto en cascada por línea única.
• Cualquiera de los dos puntos de la distancia de menos de 2 metros de transmisión sin ningún circuito adicional.
• Buena consistencia del color y rentable.
• Cuando la velocidad de actualización es de 30 fps, el número de cascada es de al menos 1024 píxeles.
• Enviar datos a una velocidad de 800 kbps.

Aplicaciones

• Iluminación decorativa LED a todo color, como cuerda LED, tira LED, módulo LED, etc.
• Video LED interior/exterior o pantalla irregular, luces de píxeles LED y otros tipos de productos de iluminación LED.

Descripción general
WS2814A es un chip de controlador de control LED de 4 canales. Su interno incluye el pestillo de datos de puerto digital inteligente y el circuito de accionamiento de amplificación de remonjación de señal. También incluya un oscilador interno de precisión y una unidad de salida de corriente constante programable de voltaje de 20 V.

WS2814A adopta el modo de comunicación NZR único. Después de la potencia de chip - en el reinicio, el puerto DIN recibe datos del controlador, el primer IC recopila datos iniciales de 32 bits enviados al pestillo de datos internos, los otros datos que se remodelan por el circuito de amplificación de remonta de la señal interna enviada al siguiente IC cascade a través del puerto DO DO. Después de la transmisión para cada chip, la señal para reducir 32 bits. IC Adopte la tecnología de transmisión de remodelación automática, lo que hace que el número de cascada de chip no se limite a la transmisión de la señal, solo depende de la velocidad de la transmisión de la señal.

El pestillo de datos de IC depende de los datos de 24 bits recibidos que producen una señal de relación de trabajo diferente en el puerto Outg, OUTB OUTG. Todos los chip sincrónicos envían los datos recibidos a cada segmento cuando el puerto DIN ingrese una señal de reinicio. Recibirá nuevos datos nuevamente después de que finalice la señal de reinicio. Antes de recibir una nueva señal de reinicio, la señal de control del puerto Outg, Outg, Outg sin cambios. IC envió datos de PWM que recibieron con justicia a Outg, Outg, outb Port, después de recibir una señal de reinicio de bajo voltaje, el tiempo retiene más de 280 μs.

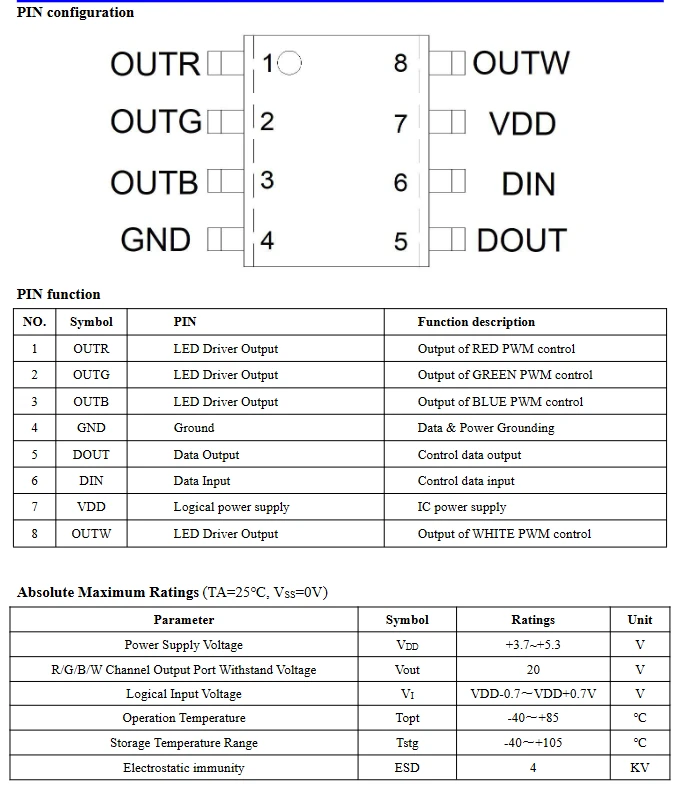

Hay paquetes SOP8 y FSOP8.
