CLU7L3-0104C4

Serie COB de alta intensidad CITILED Versión 4

Envíeconsulta

Descargar

Descripción

Serie CITILED COB Tipo de alta intensidad, Ra90 Min. Modelo CLU7L3-0104C

CITIZEN ELECTRONICS es el primer fabricante de COB del mundo.
Contamos con amplios conocimientos y experiencia, junto con tecnologías comprobadas que producen productos COB confiables y de mayor calidad.
High Intensity Ver.4 ha logrado confiabilidad-a largo plazo y una eficacia luminosa mejorada hasta en un 7 % en comparación con la versión anterior, manteniendo al mismo tiempo una alta densidad de flujo luminoso mediante la mejora de la tecnología de embalaje.
Contamos con una amplia variedad de alineaciones ampliando el tamaño LES de los paquetes de φ2,4 mm a φ13,0 mm y mejorando las variaciones de color.
Al aprovechar estas características, este producto se puede aplicar a una gama de aplicaciones más amplia que nunca, incluidos microfocos de ángulo ultra-estrecho con FWHM de 10 grados o menos, luces de riel, downlights, bañadores de pared y reflectores.
Además del control preciso de la distribución de la luz, la designabilidad de la luminaria también es excelente.

Características

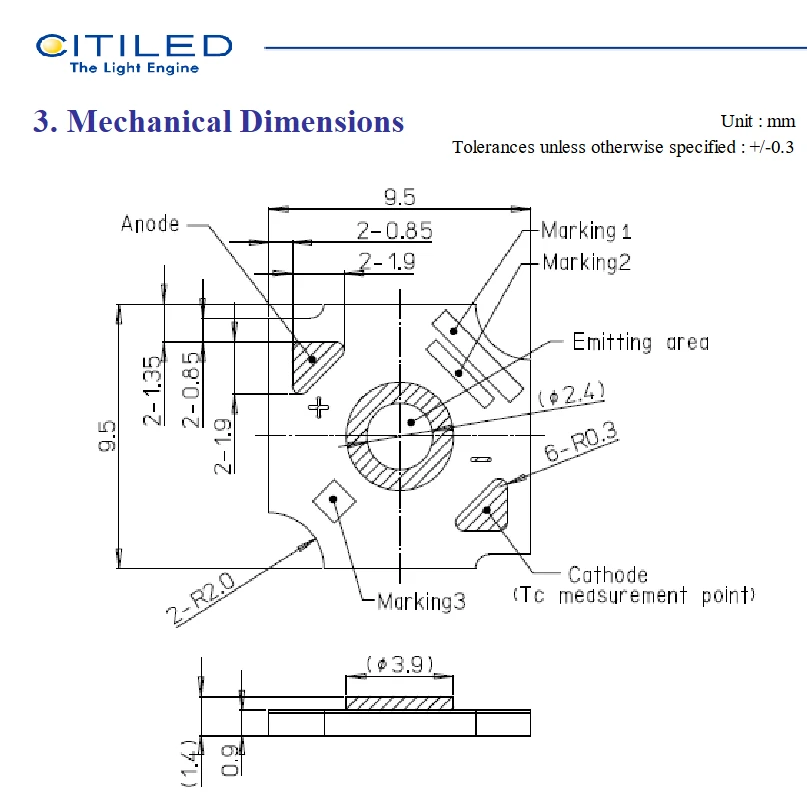

・Dimensiones mecánicas: 9,5 × 9,5 × 1,4 (mm)
・Estructura del paquete: Chip de base de aluminio a bordo
・Ensamblaje de referencia: tornillo M3, conector
・IRC (Ra): 90 min.
・CCT nominal: 2400 K, 2700 K, 3000 K, 3500 K, 4000 K
・Rango de cromaticidad: Elipse de 3 pasos, el centro se refiere a ANSI C78.377:2017.
・Resistencia térmica: 9,9 C/W
・Corriente máxima de accionamiento: 1000 mA
・Componente reconocido por UL (E358566)
・Cumple con RoHS
・Mejor disposición de los troqueles para la óptica
・Amplia gama de flujo luminoso y alta eficacia.
・Densidad lumínica mejorada en comparación con la versión anterior

2-1. Características electroópticastics

Código de producto	Nominal CCT	IRC		Flujo luminoso ( yo )			Eficacia (lm/W)	Adelante Actual (mA)	voltaje directo ( V )			Térmico Resistencia Rj-c ( C/W )
		Real academia de bellas artes	R9	Tj85C		Tc25C*
		Mín.	Mín.	Mín.	Tipo.	Tipo.	Tipo.		Mín.	Tipo.	Máx.
CLU7L3-0104C4-243H5X3	2400K	90	50	169	193	207	86	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-273H5X3	2700K	90	50	182	207	222	92	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-303H5X3	3000K	90	50	193	220	236	98	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-353H5X3	3500K	90	50	198	226	243	101	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-403H5X3	4000K	90	50	205	233	251	104	700	2.9	3.2	3.5	9.9

2-2. Máximo absoluto Raciones

Parámetro	Símbolo	Clasificación
Potencia de entrada (W)	Pi	3.7
Corriente directa (mA)	Si	1000
Corriente inversa (mA)	ir	1
Temperatura de funcionamiento (C)	Arriba	-40 ~ +100
Temperatura de almacenamiento (C)	tt	-40 ~ +100
Temperatura de la caja (C)	tc	120
Temperatura de unión (C)	tj	150

2-3. Carácter de cromaticidadcaracterísticas

Región de color	Nominal CCT	Centro Punto ( x, y )	Parámetro ovalado
Región de color	Nominal CCT	Centro Punto ( x, y )	Eje mayor a	Eje menor b	Elipse Ángulo de rotación θ
elipse de 3 pasos	2,400K	( 0.4861 , 0.4147 )	0.00788	0.00406	51.50
	2,700K	( 0.4578 , 0.4101 )	0.00774	0.00411	57.28
	3,000K	( 0.4339 , 0.4033 )	0.00834	0.00408	53.17
	3,500K	( 0.4078 , 0.3930 )	0.00951	0.00417	52.97
	4,000K	( 0.3818 , 0.3797 )	0.00939	0.00402	54.00
