CXM-18 Matrices COB LED blanco

ESTÁNDAR GEN 1

Envíeconsulta Chatee ahora

Descargar

Descripción

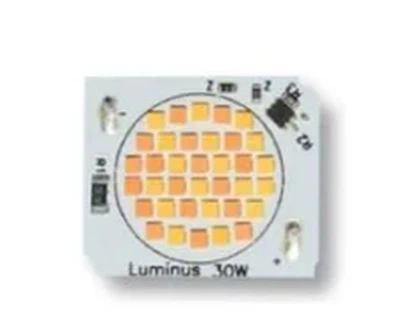

CXM-18 Matrices COB LED blanco

La serie LED Chip-on-(COB) Luminus XNova™ ofrece una solución de clase de iluminación completa diseñada para aplicaciones de iluminación de alto rendimiento. La selección cubre una amplia gama de lúmenes desde menos de 400 lm hasta más de 10 000 lm, todas las principales temperaturas de color y puede ofrecer una reproducción cromática superior a 97 a 2700 K y 3000 K y R9 igual a 95. Estos avances permiten a los ingenieros y diseñadores de iluminación desarrollar soluciones de iluminación con máxima eficacia, brillo y calidad general.

Características
• Alto flujo luminoso y eficacia típicos
• Más de 3700 lm, 130 LPW a 3000 K, 25 ºC
• Más de 4100 lm, 142 LPW a 5000 K, 25 ºC
• Rango CCT 2700K, 3000K, 3500K, 4000K, 5000K y 6500K
• 80 o 90 CRI min. hasta 95 min. en blanco cálido
• Tecnología AccuWhite que ofrece una calidad de reproducción del color similar a la de una lámpara incandescente.
• Precisión de combinación de colores MacAdam Ellipse de 2 y 3 pasos
• Excelente uniformidad de emisión óptica y consistencia del color según el ángulo.
• Excepcional estabilidad del color a largo plazo
• Conductividad térmica superior para una distribución uniforme del calor
• Respetuoso con el medio ambiente: cumple con RoHS y REACh

Aplicaciones
• Focos/luces de riel
• Focos empotrables
• Iluminación de tiendas
• Iluminación para hostelería
• Arquitectónicos y de Especialidad
• Alumbrado público
• Iluminación del área y estacionamiento
• Iluminación de túneles

Color Temperatura, IRC y R9 Valores

Color Temperaturas	XX Valor	IRC	R9
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	80	>80	>0
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	90	>90	>50
2700K, 3000K	95	>95	>90
4000K	95	>95	>75

CXM-18 Parte Números (Típico)

Las siguientes tablas describen productos con flujo típico y flujo mínimo medidos a 800 mA y especificados en Tj=85ºC. Los valores a 25ºC se calculan y se muestran solo como referencia. Luminus puede optar por enviar un contenedor de cromaticidad más pequeño en un pedido de uno más grande.

	Producción Flujo (yo)		Referencia	Color Representación Índice	Ordenar parte Número
CCT	tipo. (85ºC)	Mín. (85ºC)	tipo. (calculado) (25ºC)	IRC (mín.)	3-paso Macadán Elipse	2-paso Macadán Elipse
2700K	3,200	3,040	3,550	80	CXM-18-27-80-36-AA00-F2-3	CXM-18-27-80-36-AA00-F2-2
	2,500	2,375	2,770	90	CXM-18-27-90-36-AA00-F2-3	CXM-18-27-90-36-AA00-F2-2
	2,340	2,225	2,600	95	CXM-18-27-95-36-AA00-F2-3	CXM-18-27-95-36-AA00-F2-2
3000K	3,380	3,210	3,750	80	CXM-18-30-80-36-AA00-F2-3	CXM-18-30-80-36-AA00-F2-2
	2,880	2,735	3,190	90	CXM-18-30-90-36-AA00-F2-3	CXM-18-30-90-36-AA00-F2-2
	2,660	2,530	2,950	95	CXM-18-30-95-36-AA00-F2-3	CXM-18-30-95-36-AA00-F2-2
3500K	3,490	3,315	3,870	80	CXM-18-35-80-36-AA00-F2-3	CXM-18-35-80-36-AA00-F2-2
	3,010	2,860	3,340	90	CXM-18-35-90-36-AA00-F2-3	CXM-18-35-90-36-AA00-F2-2
	2,730	2,590	3,340	95	CXM-18-35-95-36-AA00-F2-3	CXM-18-35-95-36-AA00-F2-2
4000K	3,600	3,420	4,000	80	CXM-18-40-80-36-AA00-F2-3	CXM-18-40-80-36-AA00-F2-2
	3,110	2,955	3,450	90	CXM-18-40-90-36-AA00-F2-3	CXM-18-40-90-36-AA00-F2-2
	2,820	2,680	3,450	95	CXM-18-40-95-36-AA00-F2-3	CXM-18-40-95-36-AA00-F2-2

	Producción Flujo (yo)		Referencia	Color Representación Índice	Parte Número
CCT	tipo. (85ºC)	Mín. (85ºC)	tipo. (calculado) (25ºC)	IRC (mín.)	5-paso Macadán Elipse	3-paso Macadán Elipse
5000K	3,690	3,505	4,100	80	CXM-18-50-80-36-AA00-F2-5	CXM-18-50-80-36-AA00-F2-3
	3,190	3,030	3,510	90	CXM-18-50-90-36-AA00-F2-5	CXM-18-50-90-36-AA00-F2-3
6500K	3,780	3,590	4,200	80	CXM-18-65-80-36-AA00-F2-5	CXM-18-65-80-36-AA00-F2-3

CXM-18 Operante personajerísticos1

Características ópticas y eléctricas

Parámetro	Símbolo	Mínimo	Típico	Máximo	Unidad
Corriente directa2	Si		800	1,600	mamá
Voltaje directo3	vf	33.5	35	37.5	V
Fuerza			29	65	W
Temperatura del caso operativo4	T c			105	ºC
Diámetro de la superficie emisora de luz	les		17.5		milímetros
Resistencia térmica (unión-a-caja)	Θjc		0.56		ºC/W
Temperatura de unión	tj			140	ºC
Ángulo de visión			120		Grado
