Descripción

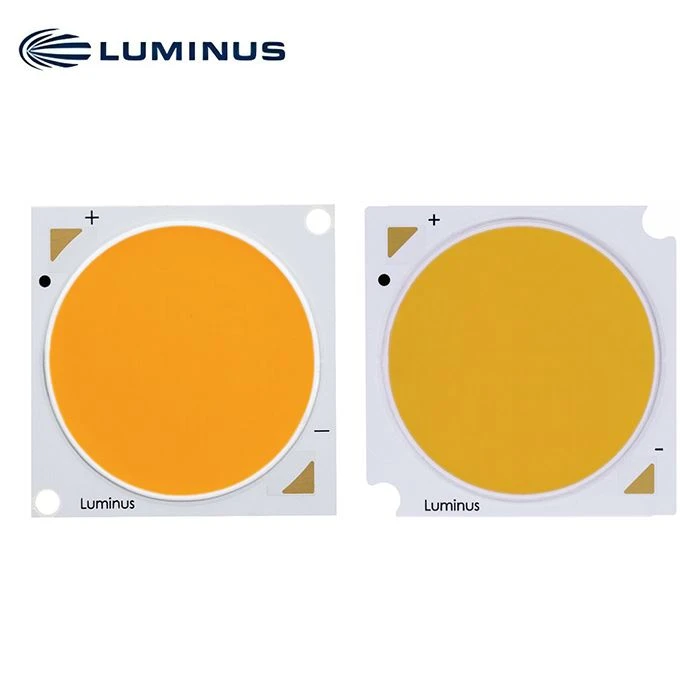

LED blanco de matrices COB CXM-27 de generación 2
La serie LED Luminus Chip-on-Board (COB) ofrece una solución de clase de iluminación completa diseñada para aplicaciones de iluminación de alto rendimiento. La selección cubre una amplia gama de lúmenes desde menos de 400 lm hasta más de 10 000 lm, todas las principales temperaturas de color y puede ofrecer una reproducción cromática superior a 97 a 2700 K y 3000 K y R9 igual a 95. Estos avances permiten a los ingenieros y diseñadores de iluminación desarrollar soluciones de iluminación con máxima eficacia, brillo y calidad general.
Características
• Alto flujo luminoso y eficacia típicos
• Más de 8300 lm, más de 134 LPW a 3000 K, 80 CRI, 85 ºC
• Más de 9000 lm, más de 145 LPW a 5000 K, 70 CRI, 85 ºC
• Rango CCT 2700K, 3000K, 3500K, 4000K, 5000K y 6500K
• 80 o 90 CRI min. hasta 95 min. en blanco cálido
• Precisión de combinación de colores de 3 SDCM
• Excelente uniformidad de emisión óptica y consistencia del color según el ángulo.
• Excepcional estabilidad del color a largo plazo
• Conductividad térmica superior para una distribución uniforme del calor
• Respetuoso con el medio ambiente: cumple con RoHS y REACh
Aplicaciones
• Arquitectónicos y de Especialidad
• Alumbrado público
• Iluminación del área y estacionamiento
• Iluminación de túneles
Color Temperatura, IRC y R9 Valores
|
Color Temperaturas |
XX Valor |
IRC |
R9 |
|
5000K |
75 |
>75 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
CXM-27 Parte Números (Automóvil club británico10)
Las siguientes tablas describen productos con flujo típico y flujo mínimo medidos a 1800 mA y especificados en Tj=85ºC. Los valores a 25ºC se calculan y se muestran solo como referencia. Luminus puede optar por enviar un contenedor de cromaticidad más pequeño en un pedido de uno más grande.
|
CCT |
Producción Flujo (yo) |
Referencia |
Representación de color- ing Índice |
Ordenar parte Número |
|
|
Tipo. (85ºC) |
Mín. (85ºC) |
tipo. (calculado) (25ºC) |
IRC (mín.) |
3-paso Macadán Elipse |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AA10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AA10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AA10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AA10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AA10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AA10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AA10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AA10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AA10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AA10-F3-3 |
|
|
CCT |
Producción Flujo (yo) |
Referencia |
Color Representación Índice |
Parte Número |
||
|
tipo. (85ºC) |
Mín. (85ºC) |
tipo. (calculado) (25ºC) |
IRC (mín.) |
5-paso Macadán Elipse |
3-paso Macadán Elipse |
|
|
5000K |
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AA10-F3-5 |
CXM-27-50-80-36-AA10-F3-3 |
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AA10-F3-5 |
CXM-27-65-80-36-AA10-F3-3 |
CXM-27 Parte Números (AB10)
Las siguientes tablas describen productos con flujo típico y flujo mínimo medidos a 1800 mA y especificados en Tj=85ºC. Los valores a 25ºC se calculan y se muestran solo como referencia. Luminus puede optar por enviar un contenedor de cromaticidad más pequeño en un pedido de uno más grande.
|
CCT |
Producción Flujo (yo) |
Referencia |
Color Representación Índice |
Ordenar parte Número |
|
|
Tipo. (85ºC) |
Mín. (85ºC) |
tipo. (calculado) (25ºC) |
IRC (mín.) |
3-paso Macadán Elipse |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AB10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AB10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AB10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AB10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AB10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AB10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AB10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AB10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AB10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AB10-F3-3 |
|
|
CCT |
Producción Flujo (yo) |
Referencia |
Color Representación Índice |
Parte Número |
||
|
Tipo. (85ºC) |
Mín. (85ºC) |
tipo. (calculado) (25ºC) |
IRC (mín.) |
5-paso Macadán Elipse |
3-paso Macadán Elipse |
|
|
5000K |
9,040 |
8,655 |
10,155 |
75 |
CXM-27-50-75-36-AB10-F3-5 |
CXM-27-50-75-36-AB10-F3-3 |
|
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AB10-F3-5 |
CXM-27-50-80-36-AB10-F3-3 |
|
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AB10-F3-5 |
CXM-27-65-80-36-AB10-F3-3 |
CXM-27 Operante personajerísticos1
Características ópticas y eléctricas
|
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
|
Corriente directa2 |
Si |
1,800 |
3,600 |
mamá |
|
|
Voltaje directo3 |
vf |
32 |
34.5 |
37.5 |
V |
|
Fuerza |
62 |
140 |
W |
||
|
Temperatura del caso operativo4 |
T c |
105 |
ºC |
||
|
Diámetro de la superficie emisora de luz |
LES |
26.5 |
milímetros |
||
|
Resistencia térmica (unión-a-caja) |
Θjc |
0.28 |
ºC/W |
||
|
Temperatura de unión |
tj |
140 |
ºC |
||
|
Ángulo de visión |
120 |
Grado |
