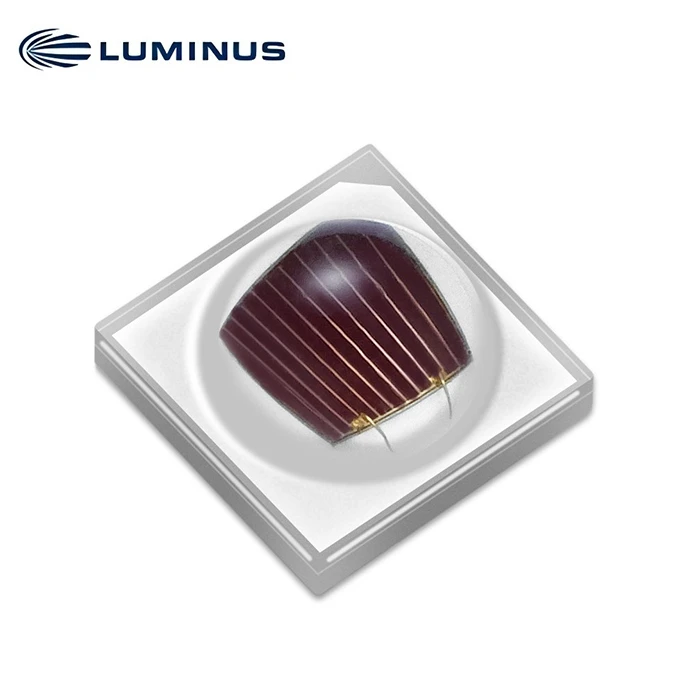

SST-20-DR Generación 2

LED de horticultura

Envíeconsulta

Descargar

Descripción

SST-20-DR Gen 2 LED rojo intenso

Características
• LED rojo intenso de alta potencia con longitud de onda máxima de 660 nm
• Eficiencia del enchufe de pared-: típico. 67% a 350 mA
• Ángulo de visión de 120 grados al 50% Iv
• Baja resistencia térmica
• Protección ESD-incorporada
• Resistente a la corrosión
• Cumple con RoHS y REACh

Aplicaciones
• Horticultura/Lámparas de cultivo
• Ciencias de la vida
• Médico

SST-20 Binning Estructura

Los LED SST-20 Deep Red se prueban en cuanto a flujo luminoso y cromaticidad con una corriente de excitación de 700 mA - 20 ms de pulso único y se colocan en uno de los siguientes contenedores de flujo luminoso (FF) y cromaticidad (WW):

Flujo Contenedores - Prueba condición=700mamá, 250C, 20EM legumbres

Contenedor de flujo (FF)	Flujo mínimo (mW)	Flujo máximo (mW)
X	870	910
Y	910	950
Z	950	990
Automóvil club británico	990	1030
AB	1030	1070

Longitud de onda Contenedores - Prueba condición=700mamá, 250C, 20EM legumbres

Contenedor de cromaticidad (WW)	Longitud de onda mínima (nm)	Longitud de onda máxima (nm)
D1	640	645
D2	645	650
D3	650	655
D4	655	660
D5	660	665
D6	665	670

Información de pedido

Productos	Número de pieza de pedido	Descripción
Acero inoxidable-20-DR-B120H	Acero inoxidable-20-DR-B120H-xx123	LED rojo intenso de alta potencia de 2 mm2 en un paquete de montaje en superficie 3535 con alta conductividad térmica y lente de 120 grados

Kit de contenedor rojo intenso SST-20 Orden Códigos

Color

Flujo luminoso

Contenedores de cromaticidad

Número de kit

Flujo del kit de contenedor

Código

Mín. Flujo

rojo intenso

870

D1,D2,D3,D4,D5,D6

Acero inoxidable-20-DR-B120H-X660

Características ópticas y eléctricas.erísticas a 350 mA y 700 mA1

Parámetro	Símbolo	Mínimo	Típico	Máximo	Unidad
Corriente directa2	Si		350	2,000	mamá
Potencia de salida a 350 mA	Φ r		460		mW
Voltaje directo a 350 mA	vf	1.8	1.95	2.6	V
Flujo de fotones fotosintéticos (PPF) a 350 mA	PPF400-700nm		2.52		µmol/s
Eficiencia PPF (PPE) a 350 mA	PPE400-700nm		3.69		µmol/J
Eficiencia del enchufe de pared-a 350 mA	WPE		67		%
Potencia de salida a 700 mA	Φ r		920		mW
Voltaje directo a 700 mA	vf		2.15		V
Flujo de fotones fotosintéticos (PPF) a 700 mA	PPF400-700nm		5.02		µmol/s
Eficiencia PPF (PPE) a 700 mA	PPE400-700nm		3.34		µmol/J
Eficiencia del enchufe de pared-a 700 mA	WPE		61		%
Ángulo de visión	2 Ø1/2		120		grados
Longitud de onda máxima	λP	640	660	670	Nuevo Méjico
FWHM	Δλ1/2	20	22	24	Nuevo Méjico
Resistencia térmica (eléctrica)	RTH		1.3		grado /W

Calificaciones máximas absolutas2

Parámetro	Símbolo	Clasificación	Unidad
Corriente directa3,4	I	2.0	A
Disipación de energía	PD	5	W
voltaje inverso	VR	5	V
Temperatura de almacenamiento	TsTg	-40~100	grado
Temperatura de unión	tj	115 ºC	grado
Temperatura de soldadura	tsld	JEDEC 020, 260ºC
Sensibilidad ESD (HBM)	V.B.	6000	V
