SST-20-WS Generación 2

LED de horticultura

Envíeconsulta

Descargar

Descripción

LED blancos de alta potencia SST-20-WS Gen 2

Características
• Los LED de color blanco frío de alta potencia tienen una salida típica de 1100 lm a 3 A, 85 grados.
• El chip vertical ofrece una alta densidad lumínica y un ángulo de emisión pequeño, ideal para maximizar la intensidad y la distancia del haz en iluminación direccional.
• La tecnología de chip de fósforo-on- presenta una alta uniformidad de color en el ángulo de radiación, lo que permite una calidad de luz superior para los puntos del haz.
• Corriente máxima de accionamiento: 3 A
• Temperatura de color: 5000K, 5700K, 6500K
• Índice de reproducción cromática: tipo. 70, mínimo. 65
• Baja resistencia térmica: 1,6 grados/W
• Contenedores de cromaticidad compatibles con ANSI-

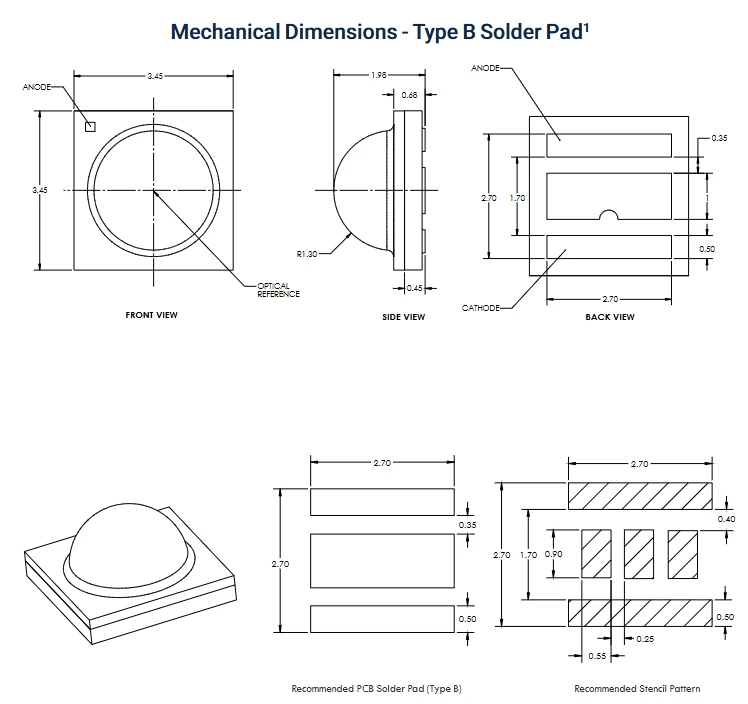

• Disponible en 2 configuraciones de huella de soldadura
• Ruta térmica aislada eléctricamente
• Clasificación ESD de HBM de 8 kV según ANSI/ESDA/JEDEC JS-001

Aplicaciones
• Luces portátiles
• Luces para bicicletas
• Luces auxiliares automotrices
• Luces de trabajo LED
• Iluminación exterior y vial
• Iluminación industrial de gran altura

Pedido de números de pieza

IRC	CCT	Flujo luminoso		cromaticidad Kit de contenedor3	Almohadilla de soldadura Tipo4	Número de pieza de pedido
		Bin1 de flujo mínimo	Flujo mínimo2
Escriba. 70 Mín. 65	5000K	F8	610 lúmenes	501	A	SST-20-WS50-A2-F8501
					B	SST-20-WS50-B2-F8501
				502	A	SST-20-WS50-A2-F8502
					B	SST-20-WS50-B2-F8502
		F9	640 lúmenes	501	A	SST-20-WS50-A2-F9501
					B	SST-20-WS50-B2-F9501
				502	A	SST-20-WS50-A2-F9502
					B	SST-20-WS50-B2-F9502
	5700K	F8	610 lúmenes	571	A	SST-20-WS57-A2-F8571
					B	SST-20-WS57-B2-F8571
				572	A	SST-20-WS57-A2-F8572
					B	SST-20-WS57-B2-F8572
		F9	640 lúmenes	571	A	SST-20-WS57-A2-F9571
					B	SST-20-WS57-B2-F9571
				572	A	SST-20-WS57-A2-F9572
					B	SST-20-WS57-B2-F9572
	6500K	F9	640 lúmenes	651	A	SST-20-WS65-A2-F9651
					B	SST-20-WS65-B2-F9651
				652	A	SST-20-WS65-A2-F9652
					B	SST-20-WS65-B2-F9652
				703	A	SST-20-WS65-A2-F9703
					B	SST-20-WS65-B2-F9703
		G1	680 lúmenes	651	A	SST-20-WS65-A2-G1651
					B	SST-20-WS65-B2-G1651
				652	A	SST-20-WS65-A2-G1652
					B	SST-20-WS65-B2-G1652

Agrupación de flujo luminoso

Flujo Papelera Código	Combinación @ 1500 mA			Flujo mínimo correlacionado (lm) @ Tj=85 grado 2
	Tj=85 grado 1		Tj=25 grado 1	350 mA	700 mA	2000 mA	3000 mA
	Mínimo Flujo (lm)	Máximo Flujo (lm)	Mínimo Flujo (lm)	350 mA	700 mA	2000 mA	3000 mA
F8	610	640	671	171	317	769	1037
F9	640	680	704	179	333	806	1088
G1	680	720	748	190	354	857	1156
G2	720	760	792	202	374	907	1224

Agrupación de voltaje directo

Código de contenedor de voltaje	Binning @ 1500 mA, Tj=85 grado
Código de contenedor de voltaje	Tensión mínima (V)	Voltaje máximo (V)
VJ	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

Coordenadas de agrupación de cromaticidad

CCT	Papelera Código	CIEx	ciey	Papelera Código	CIEx	ciey	Papelera Código	CIEx	ciey	Papelera Código	CIEx	ciey
5000K	DA	0.3371	0.3490	DB	0.3376	0.3616	corriente continua	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	HD	0.3366	0.3369	Delaware	0.3381	0.3762	DF	0.3480	0.3840	Director General	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	California	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	FQ	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	licenciado en Letras	0.3048	0.3207	CAMA Y DESAYUNO	0.3028	0.3304	ANTES DE CRISTO	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	bh	0.3068	0.3113	SER	0.3005	0.3415	novio	0.3099	0.3509	bg	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	Automóvil club británico	0.2950	0.297	AB	0.2920	0.3060	C.A.	0.2984	0.3133	ANUNCIO	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	Ah	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Calificaciones máximas absolutas

Parámetro		Símbolo	Valor	Unidad
Corriente directa CC	Mínimo	si min	0.2	A
Corriente directa CC	Máximo	si máximo	3.0	A
Corriente de sobretensión (t<10 ms, Duty Cycle < 10%)		I s	4	A
Voltaje inverso (Ir= 10 mA)		V r	5	V
Disipación de energía		PD	10	W
Temperatura de unión		Tj máx.	150	grado
Temperatura de funcionamiento		T opr	-40 a 100	grado
Temperatura de almacenamiento		T stg	-40 a 100	grado
Voltaje soportado ESD HBM según ANSI/ESDA/JEDEC JS-001		VHBM	8	kV
Voltaje soportado ESD MDL según ANSI/ESDA/JEDEC JS-002		VCDM	1	kV

Características del producto

Parámetro		Símbolo	Valor	Unidad
Índice de reproducción cromática1 (Tj=85 grados)	Mínimo	IRC mín.	65
Índice de reproducción cromática1 (Tj=85 grados)	Típico	Tipo CRI	70
Ángulo de visión (FWHM)		2θ1/2	120	grado
Voltaje directo (si =1500 mA, Tj=85 grados)	Mínimo	Vf mín.	2.7	V
	Típico	tipo Vf	3.0
	Máximo	Vf máx.	3.3
Coeficiente de temperatura del voltaje		∂Vf/∂T	-1.5	mV/grado
Resistencia térmica (eléctrica) Punto de unión/soldadura		Rthjs-EL	1.6	grado /W
